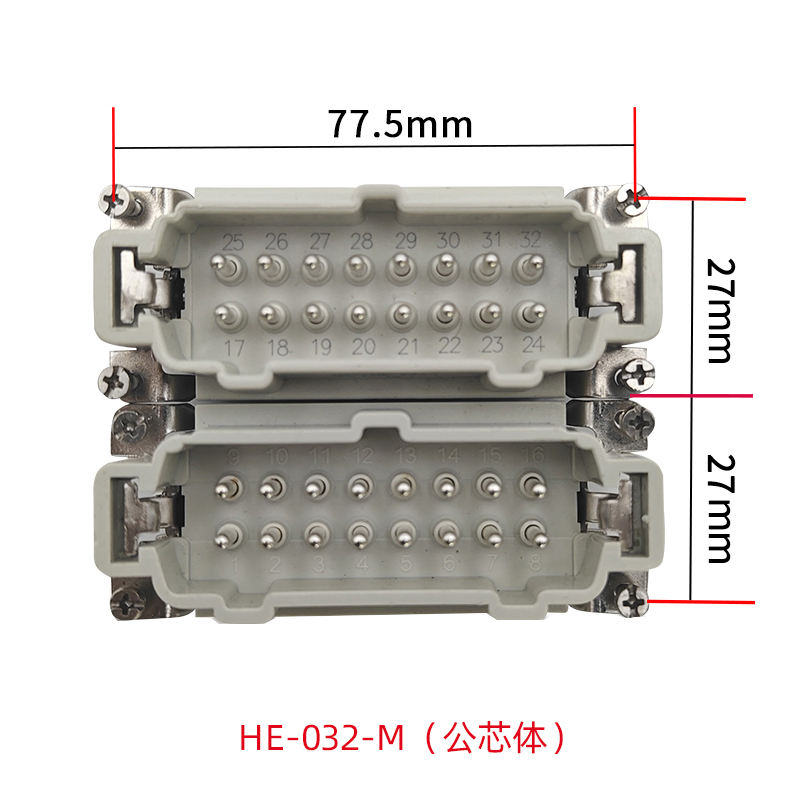

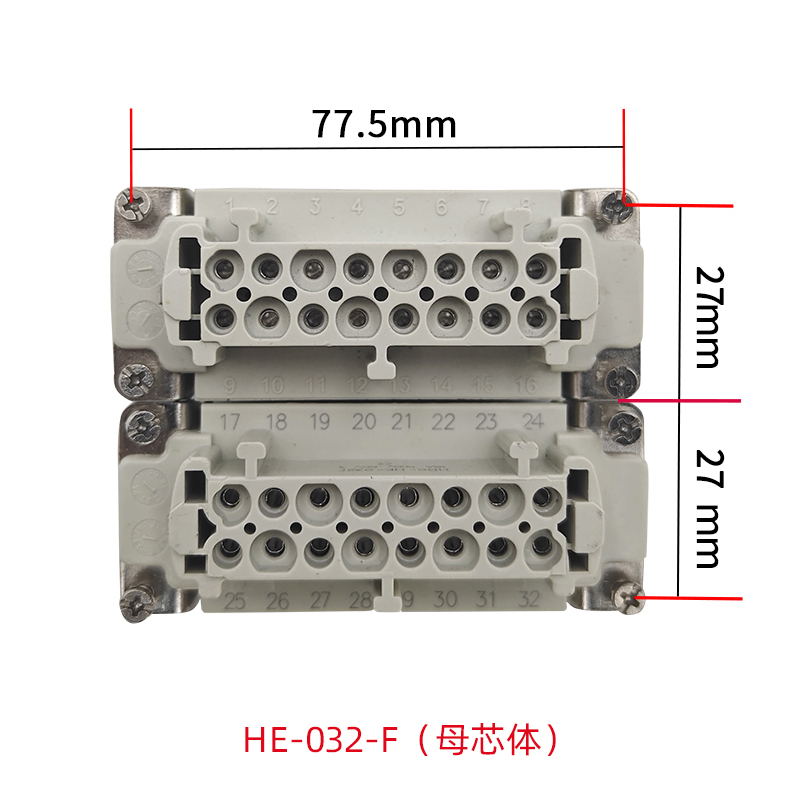

HE-032-M/HE-032-F
- 联系我们
- 电话：0577- 6219 0001
- 传真：0577- 6219 0081
- 手机：180 6626 1707(张工)
- 邮箱：by@byljq.com
- 网址：http://www.byljq.com
产品描述
16A(500V)螺钉接线【匹配H32B外壳系列】 点击查看
技术参数
| 系列 | HE芯体系列 |
| 接线方式 | 螺钉连接 |
| 匹配外壳 | H32B |
| 接插件针数 | 32 |
| 接地功能 | 支持 |
| 插芯参数 | |
| 按照DINEN61984的电气数据 | |
| 额定电流 | 16A |
| 额定电压 | 500V |
| 额定脉冲电压 | 6KV |
| 污染等级 | 3 |
| 当污染等级2时的参数 | 16A400/690V6KV2 |
| 依据UL/CSA额定电压 | 600V |
| 绝缘电阻 | ≥10¹ºΩ |
| 工作温度范围 | -40℃..+125℃ |
| 可插拔次数 | ≥500 |
| 插芯材料 | 聚碳酸酯 |
| 插芯颜色 | RAL7032（浅灰色） |
| 依据UL94的阻燃等级 | V0 |
| 插针参数 | |
| 插针材料 | 铜合金 |
| 表面处理 | 镀银 |
| 接触电阻 | ≤1mΩ |
| 接线信息 | |
| 导线规格（mm2） | 0.75-2.5mm2 |
| 导线规格（AWG） | 18-14AWG |
| 拧紧/检测力矩 | 0.5Nm |
| 剥线长度 | 7mm |
| 规范 | DIN EN 60 664 |
| DIN EN 61984 | |
|
型号/Type |
针数量/ooles |
工作电流/Current |
电压/Voltage |
接线方式/Terminal |
接线插针/Wiringpin |
适用外壳/Shells |
|
|
HE |
HE-004 |
4+PE |
16A |
500V |
螺钉接线/Screw |
铜镀银(16A) Copper silver plating /铜镀金(16A) Copper gold plating |
H6B |
|
HE-006 |
6+PE |
H6B |
|||||
|
HE-010 |
10+PE |
H10B |
|||||
|
HE-012 |
12+PE |
H10B |
|||||
|
HE-016 |
16+PE |
H16B |
|||||
|
HE-020 |
20+PE |
H16B |
|||||
|
HE-018 |
18+PE |
H24B |
|||||
|
HE-024 |
24+PE |
H24B |
|||||
|
HE-032 |
32+PE |
H32B |
|||||
|
HE-040 |
40+PE |
H32B |
|||||
|
HE-036 |
36+PE |
H32B |
|||||
|
HE-048 |
48+36 |
H48B |
